北京定径水口的简要分析

安阳长泰硅业有限公司为您免费提供炼钢用定径水口,快速更换水口,快换锆芯等相关信息发布,敬请关注!

       北京定径水口是小方坯连铸用的耐火材料之一, 起控制钢水流量的作用。钢水均匀稳定地通过北京定径水口流人结晶器, 是保证连铸正常进行的必要条件因此, 北京定径水口必需具备良好的抗侵蚀性和热稳定性, 使用时不允许出现堵塞、脱落、开裂和扩径。定径水口扩径会导致流人结品器的钢水过多, 铸机被迫提高拉速而造成漏钢事故, 铸机往往因为定径水口扩径、炸裂或脱落而停浇。

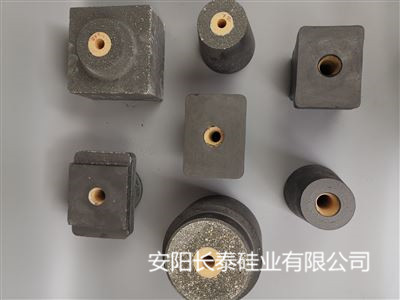

       定径端的内孔部位工作面由锆英石和氧化锆复合制成。复合部位的氧化锆含量为72%-78%。本体和复合部位同时成型, 一次烧成, 烧成温度为1620℃-1650℃。此种水口的成本比全均质定径水口低得多。由于水口本体和复合部位是同时成型和烧成, 复合部位在使用时不会脱落。但是, 由于氧化锆在1100℃-1250℃会发生马氏体相变并伴有体积变化, 容易导致水口在使用时出现炸裂。因此, 生产这种水口必须使用稳定氧化锆且含量不宜太高。由于稳定氧化锆与锆英石的热膨胀系数仍不一致, 水口在使用时还可能会出现开裂。锆质复合定径水口工作面的性能：锆质复合定径水口的优点是生产成本较低、价格较便宜。在连浇时间小于500min时比较合适。但是此类水口存在明显的缺点, 即在使用时由于锆英石与钢水及钢水中的夹杂物从反应而分解, 生成非常细小的氧化锆和多元液相, 反应生成物很容易被钢水冲走。因此, 普通锆质复合定径水口存在扩径问题。尽管提高水口中的氧化锆含量可以减慢水口的扩径速率, 但不能从根本上解决问题。

炼钢用定径水口报价？快速更换水口订做多少钱？快换锆芯型号？安阳长泰硅业有限公司提供大量品质可靠的水口、锆芯等产品及相关资讯服务，欢迎来电咨询！
